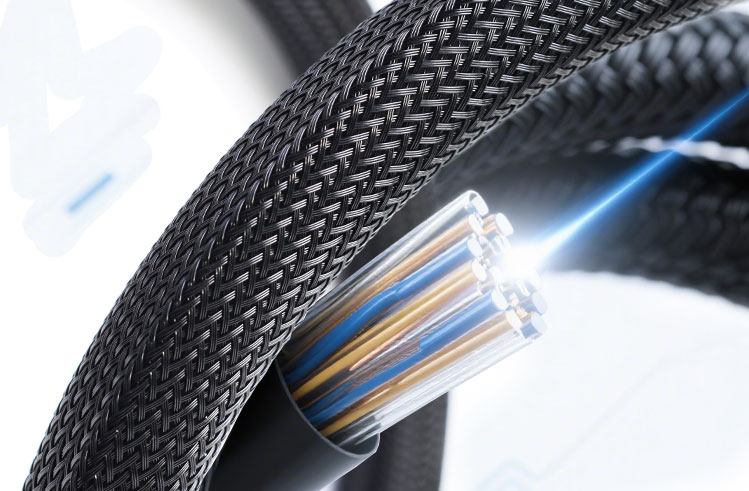

Dans le monde numérique en constante évolution d'aujourd'hui, disposer d'une infrastructure fibre optique solide et fiable est plus important que jamais. Qu'il s'agisse d'alimenter les réseaux 5G et le FTTH (Fiber to the Home) ou d'assurer le bon fonctionnement des centres de données, une bonne gestion des câbles est essentielle. Alors que les gaines de breakout traditionnelles ont longtemps été la solution privilégiée pour protéger les fibres optiques fragiles, de plus en plus de personnes se tournent vers "PET braided sleeves comme une alternative plus intelligente et haute performance — elles sont robustes, flexibles et conçues pour supporter des environnements exigeants.
Grâce à leur structure en maille flexible et extensible, les PET braided sleeves contribuent naturellement à réduire le microbending, offrant une protection légère et respirante qui s'adapte bien aux routages serrés et aux mouvements. Cela les rend particulièrement utiles dans les installations dynamiques où les câbles sont soumis à des vibrations ou à des reconfigurations.
1. Comprendre les fondamentaux de la protection des câbles à fibre optique
Alors que des termes comme breakout sleeve et furcation tube dominent le jargon de la fibre optique, de nombreux objectifs essentiels de protection restent les mêmes — quel que soit le matériau de la gaine :
Applications de breakout : lorsqu’un câble principal multi-fibres est séparé en fibres individuelles, une gaine doit assurer le soulagement de traction et la protection contre la flexion afin de prévenir le microbending et les dommages à long terme.
Sécurité des connecteurs MPO/MTP : les connecteurs MPO/MTP à haute densité (12 à 72 fibres) bénéficient de gaines qui réduisent les risques de "fiber poke" et empêchent les accrochages dans les panneaux de brassage à forte densité.
Gestion du rayon de courbure : pour les fibres monomodes OS2, même une perte de 0,1 dB peut réduire la distance de liaison de plusieurs kilomètres. Les gaines tressées en PET offrent une résistance naturelle au microbending grâce à leur conception en maille flexible et extensible.
Cependant, il est important de noter que la gaine en PET elle-même ne permet pas un contrôle précis du rayon de courbure et ne doit pas être considérée comme équivalente à des tubes spécialisés de gestion de fibre ou à des structures limitant le microbending. Pour des applications de transmission ultra-précises — comme avec les fibres monomodes OS2 — des éléments supplémentaires tels que des gaines PET renforcées résistantes à la torsion ou à structure hélicoïdale (par exemple avec des fils en spirale intégrés ou des doublures internes) peuvent être envisagés afin de réduire davantage les pertes liées au microbending.
2. PET Braided Sleeves vs. gaines de breakout traditionnelles
Alors que les gaines de breakout pour fibres optiques sont conçues avec des matériaux et des géométries spécialisées, les PET braided sleeves offrent une alternative adaptable, économique et sans outil, surtout lorsqu'elles sont associées à des renforcements structurels intelligents comme des fibres aramides ou des conceptions de gaine fendue.
Les PET braided sleeves offrent :
-
Résistance à l'abrasion lors des mouvements de racks ou du réacheminement des câbles.
-
Flexibilité dans les angles et à travers les systèmes de conduits.
-
Installation sans outil — en particulier avec des formats à fermeture auto-agrippante ou des gaines fendues.
-
Ajustement personnalisé pour différents diamètres, grâce à leur extensibilité.
3. Certifications importantes
Les gaines tressées en PET de haute qualité — en particulier celles conçues pour les infrastructures électriques et de données — peuvent respecter ou dépasser les normes mondiales les plus importantes :
-
IEC 60794-1-2 : résistance à l'écrasement et à la torsion, cruciale pour les racks à haute densité.
-
UL 94 V0 ou IEC 60332-3C : résistance à la flamme qui ralentit la propagation du feu — une caractéristique précieuse dans les environnements de serveurs à risque d'incendie.
-
Conformité RoHS & REACH : le PET sans halogène évite la génération de fumées toxiques, le rendant plus sûr dans les espaces techniques fermés.
Par exemple Cloud Provider Reduces Fiber Breaks by 83%,Un fournisseur mondial de cloud a connu 12 % de ruptures annuelles de fibres en raison des vibrations des racks et du « fouettement » des câbles lors de la maintenance. En rééquipant l’infrastructure existante avec des gaines tressées en PET fendues renforcées de fibres aramides, le taux de rupture est tombé à moins de 2 % — offrant un retour sur investissement en seulement 8 mois.
4. FAQ
Q : Les gaines tressées en PET sont-elles réutilisables ?
R : Oui, tant qu’elles ne sont pas endommagées. Inspectez-les pour détecter des plis ou des zones fondues avant réutilisation.
Q : Les gaines PET ont-elles un impact sur les performances optiques ?
R : Pas directement. Cependant, les gaines PET noires sont recommandées dans les systèmes optiques pour leur résistance aux UV et leur capacité à réduire la lumière parasite dans les configurations DWDM.
Que vous l’appeliez gaine de breakout ou gaine de câble, l’objectif reste le même : protéger votre infrastructure fibre contre les interruptions, les dommages et les remplacements coûteux. Alors que l’industrie évolue vers des solutions plus légères, sans outil et plus adaptables, les PET braided sleeves se sont imposées comme une alternative fiable et évolutive pour les déploiements de fibre optique nouveaux et en rétrofit.
