Gaine tressée enveloppante haute température (175°C)

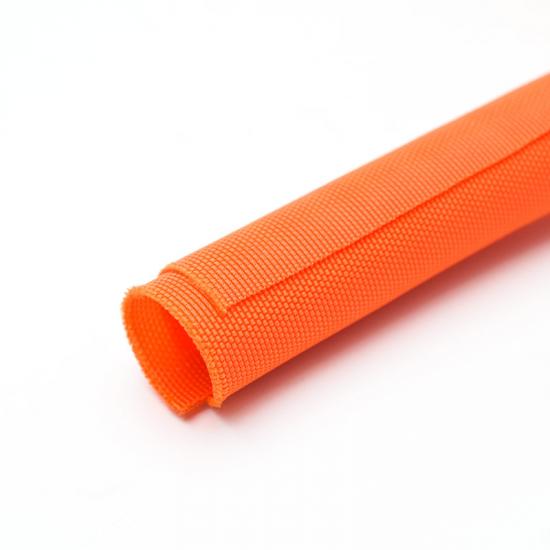

E-FLEX® 175°C Gaine auto-enveloppante haute température Conçue spécifiquement pour répondre aux exigences rigoureuses des architectures de véhicules électriques et des environnements industriels à haute température, cette solution de protection haut de gamme est dotée d'un tissage hybride sophistiqué associant monofilament PET pour une mémoire de forme et multifilament pour une couverture de surface supérieure, offrant ainsi une protection permanente à 360°.
Contrairement aux enveloppes standard qui rétrécissent ou se déforment sous l'effet des contraintes thermiques, E-FLEX® a prouvé qu'il restait bien fermé et dimensionnellement stable même après un test d'endurance intensif à 175 °C/168 h, assurant ainsi une intégrité d'isolation à long terme dans les compartiments les plus compacts et à haute énergie.
Propriétés physiques
Propriété
Détail
Matériel
ANIMAL DE COMPAGNIE
Monofilament + Multifilament PET
Structure
Tressée à fermeture automatique
Température de fonctionnement
-40°C ~ +150°C
Résistance à la chaleur
175 °C / 168 h
résistance au vieillissement
ISO 6722 (150 °C / 240 h)
Résistance à l'abrasion
Haut
Couleur
Noir / Orange / Personnalisé
Qu'est-ce qui est spécial à propos de
Gaine enveloppante haute température
?
- Stabilité thermique exceptionnelle : Validé pour résister à 175 °C pendant 168 heures sans déformation en « bouche de poisson » ni enroulement des bords, dépassant les valeurs nominales standard de 125 °C.
- Tissage hybride haute performance : Combine la résilience du monofilament avec la couverture haute densité du multifilament pour une résistance maximale à l'abrasion.
- Force persistante d'auto-fermeture : Conçu avec un chevauchement stable (min. 25 %) qui maintient sa forme et sa tension tout au long de la le cycle de vie du véhicule, éliminant ainsi le besoin de fixations secondaires.
- Optimisé pour r EV High -Tension: P assure une protection essentielle aux faisceaux de câbles des batteries, aux onduleurs et aux convertisseurs CC/CC où la gestion de la chaleur est vitale.
- Installation rapide et flexible : La conception à fente latérale permet une application facile sur les connecteurs préinstallés et dans les espaces restreints, réduisant considérablement l'encombrement. temps d'assemblage.
Spécification
| Référence |
IDENTIFIANT
(mm)
|
Propagé
Largeur
(mm)
|
Plage de diamètre du faisceau (mm) |
Emballage
Longueur
(m/bobine)
|
|
| Min | Max | ||||
| STW-PET -003-OR -HT | 3 | 25±2 | 2 | 4 | 100 |
| STW-PET -005- OU -HT | 5 | 29±2 | 4 | 6 | 100 |
| STW-PET -008- OU -HT | 8 | 46±2 | 6 | 10 | 100 |
| STW-PET -010- OU -HT | 10 | 55±2 | 8 | 11 | 100 |
| STW-PET -013- OU -HT | 13 | 65±2 | 12 | 15 | 100 |
| STW-PET -016- OU -HT | 16 | 77±2 | 15 | 18 | 100 |
| STW-PET -019- OU -HT | 19 | 104±5 | 18 | 20 | 50 |
| STW-PET -025- OU -HT | 25 | 125±5 | 23 | 26 | 25 |
| STW-PET -029- OU -HT | 29 | 145±5 | 27 | 31 | 25 |
| STW-PET -032- OU -HT | 32 | 164±5 | 30 | 34 | 25 |
| STW-PET -038- OU -HT | 38 | 183±5 | 37 | 40 | 25 |
| STW-PET -050- OU -HT | 50 | 243±8 | 48 | 52 | 25 |
Pourquoi choisir une gaine auto-fermante haute température ?
| Fonctionnalité | Version haute température | Version standard |
| Température continue | 150°C | 120-12 5°C |
| Stabilité à haute température | Test d'endurance à 175 °C | Peut s'ouvrir sous l'effet de la chaleur |
| résistance au vieillissement | Conforme à la norme ISO 6722 | résistance au vieillissement réduite |
| Stabilité de la fermeture | Excellent | Modéré |
| Application cible | Véhicules électriques et automobiles | Gestion générale des câbles |
Applications typiques
- Véhicules à énergies nouvelles (VEN/VE) : Câblage interne/externe des blocs-batteries, moteurs haute tension (HT), onduleurs et systèmes de conversion CC/CC.
- Groupe motopropulseur et compartiment moteur : Compartiments moteur, protection des capteurs d'échappement et zones thermiques à faible dégagement.
- Automatisation industrielle : Robotique, unités de distribution d'énergie (PDU) et systèmes de stockage d'énergie (BESS) nécessitant un assemblage rapide et une grande résistance à la chaleur.
