Gaine isolante en fibre de verre avec revêtement acrylique

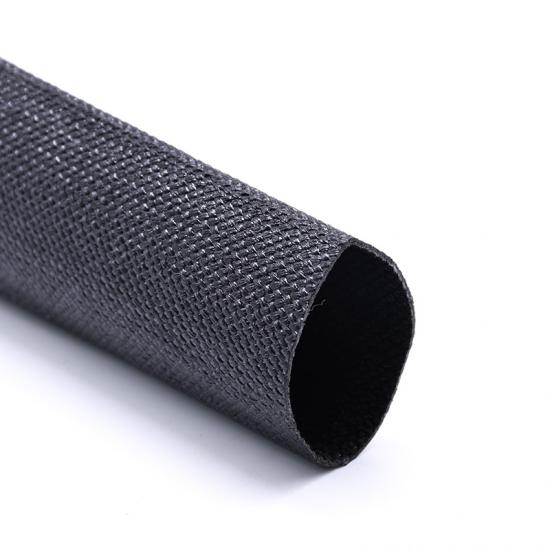

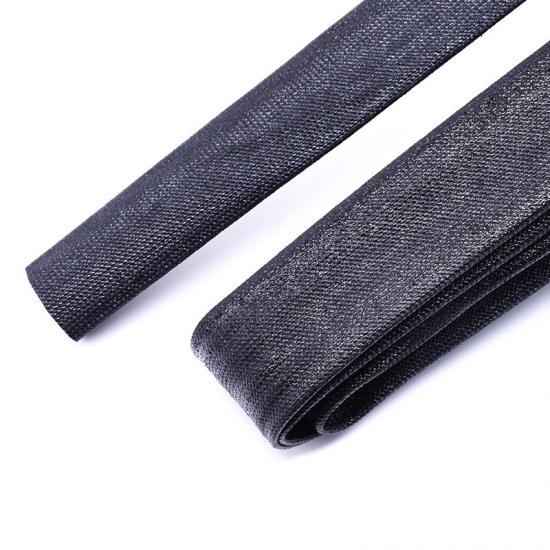

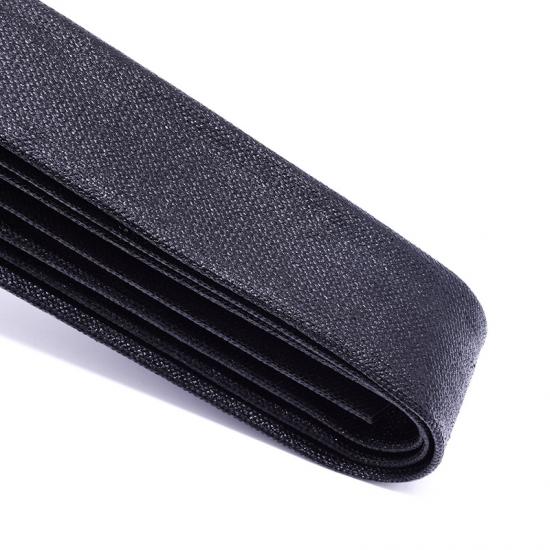

Gaine en fibre de verre avec revêtement acrylique Il s'agit d'une gaine en fibre de verre tressée serrée, traitée thermiquement et recouverte d'une résine acrylique diélectrique. Cette gaine durable résiste aux contraintes mécaniques et conserve sa rigidité diélectrique dans toutes les courbures.
Il présente une excellente flexibilité, une résistance à la coupure et à l'abrasion mécanique et est classé classe électrique 155ºC. Gaine acrylique est le cheval de bataille des industries du moteur, des transformateurs et de l'éclairage.
Certifications
Caractéristiques et avantages
1. Température nominale de 155 °C
2.Résiste aux solvants et aux fluides moteur
3. Léger et flexible
4. Se coupe facilement avec des ciseaux
5. Haute résistance à l'abrasion
6. Ne contient pas d'amiante
7. Non corrosif pour les métaux
8. Excellente résistance à l'humidité, aux champignons et aux attaques chimiques
9. Rigidité diélectrique de grade A, grade C
Propriétés physiques
Matériau des manches | Fibre de verre |
Matériau enduit | Résine acrylique |
Température de fonctionnement |
-50℃ à 155℃
|
Endurance thermique | 190 ℃+(-)2 °C |
Test de vieillissement | 6 heures sans crépitement |
Pliage à froid | Sans crépitement |
Grade
|
Catégorie A, Catégorie B, Catégorie C |
Inflammabilité
|
VW-1
|
Couleur standard | Blanc, noir |
Coloré | Disponible |
Certification | UL, ROHS, Reach |
Outil de coupe | Ciseaux |
Spécification
Numéro de pièce
Modèle
ID☆(mm)
Épaisseur de paroi WT☆(mm)
Paquet (M/R)
GF-IC-A-010
Φ1.0
1,0+0,2/-0
0,25±0,10
200
GF-IC-A-015
Φ1,5
1,5+0,2/-0
0,25±0,10
200
GF-IC-A-020
Φ2.0
2,0+0,3/-0
0,35±0,10
200
GF-IC-A-025
Φ2,5
2,5+0,3/-0
0,35±0,10
200
GF-IC-A-030
Φ3.0
3,0+0,3/-0
0,40±0,10
200
GF-IC-A-035
Φ3,5
3,5+0,3/-0
0,40±0,10
100
GF-IC-A-040
Φ4.0
4,0+0,3/-0
0,40±0,10
100
GF-IC-A-050
Φ5.0
5,0+0,3/-0
0,40±0,10
100
GF-IC-A-060
Φ6.0
6,0+0,3/-0
0,45±0,10
100
GF-IC-A-070
Φ7.0
7,0+0,4/-0
0,45±0,10
100
GF-IC-A-080
Φ8.0
8,0+0,4/-0
0,45±0,10
100
GF-IC-A-090
Φ9.0
9,0+0,4/-0
0,45±0,10
100
GF-IC-A-100
Φ10.0
10,0+0,4/-0
0,45±0,10
50
GF-IC-A-120
Φ12.0
12,0 +0,5/-0
0,60±0,10
50
GF-IC-A-140
Φ14.0
14,0 +0,5/-0
0,60±0,10
50
GF-IC-A-160
Φ16,0
16,0 +0,7/-0
0,60±0,10
50
GF-IC-A-180
Φ18,0
18,0 +0,7/-0
0,65±0,10
50
Application
Gaine en fibre de verre acrylique utilisée dans des applications telles que les relais, les circuits radio, les transformateurs et la protection des câbles et des croisements de moteurs. Hautement résistante aux acides et aux solvants, elle supporte les manipulations d'assemblage difficiles.
