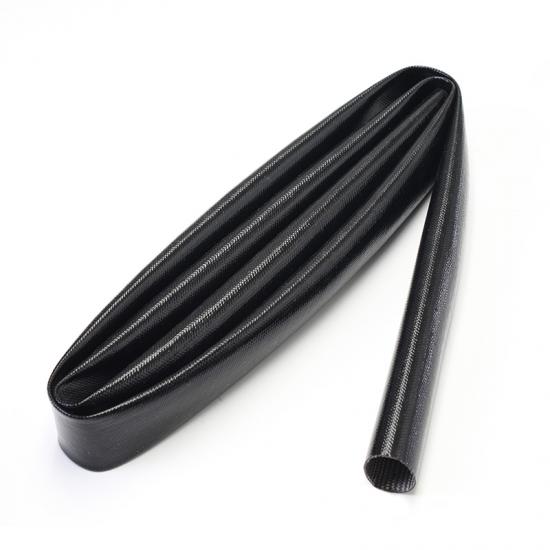

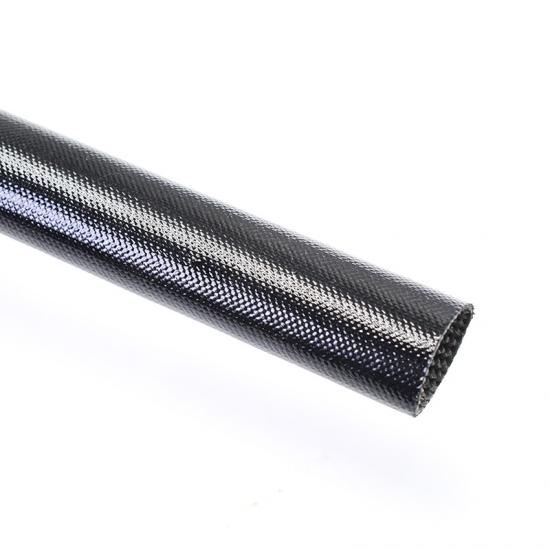

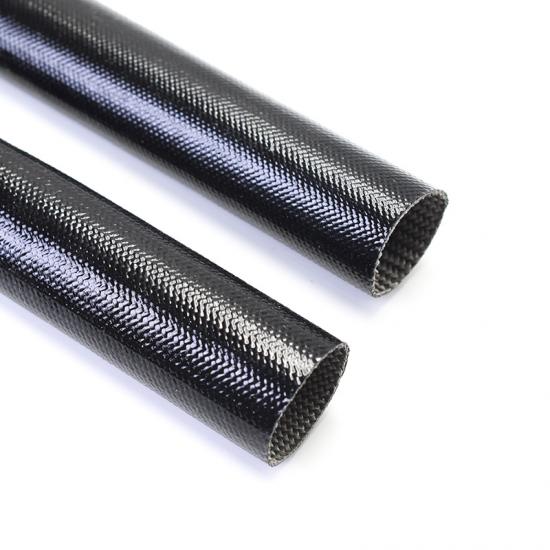

Gaine en fibre de verre recouverte de caoutchouc de silicone
Le manchon en fibre de verre de silicone est conçu avec un revêtement en caoutchouc de silicone sur un manchon isolant en fibre de verre. La gaine en fibre de verre enduite de silicone est très résistante à l'abrasion et est idéale pour les applications lourdes qui nécessitent des propriétés mécaniques et électriques exceptionnelles.
Sla gaine en fibre de verre enduite de silicone présente une résistance élevée à la déchirure, une légère extensibilité pour une installation facile, une excellente durée de vie en flexion et une résistance à la fatigue.
Certifications
Caractéristiques et avantages
1.Matériau isolant de classe H (200°C).
2.Grade A jusqu'à 7 kV, gradeGrade B jusqu'à 4 kV
3.Léger, doux et flexible
4.Disponible en différentes tailles
5.Résiste à la corrosion
6.Protection anti-âge
7.Crésistance chimique
8.Auto-extinguible
Propriétés physiques
Matériau des manches | Fibre de verre |
Matériau enduitmatériau | Caoutchouc silicone |
Température de fonctionnement |
-50° à 200° |
endurance à la température | 265â+(-)2â |
Test de vieillissement | 6 heures sans crépitement |
Courbure à froid | Sans crépitement |
Tension nominale |
4,0KV,7,0KV |
Inflammabilité |
VW-1 |
Couleur standard | Blanc, Noir |
Coloré | Disponible |
Certification | UL, ROHS, portée |
Outil de coupe | Ciseaux |
Spécification
Numéro de pièce |
Taille ID (mm) |
ID Tolérance (mm) |
Épaisseur de paroi (T) (mm) |
Emballage Longueur (m/bobine) |
|||
1,5KV | 2,5KV | 4KV | 7KV | ||||
MJ-FGS-0,5 | 0,5 | +0,20/-0,0 | 0,28 ± 0,05 | 0,30 ± 0,05 | 0,40 ± 0,05 | 0,45 ± 0,08 | 200 |
MJ-FGS-0.8 | 0,8 | +0,20/-0,0 | 0,28 ± 0,05 | 0,30 ± 0,05 | 0,40 ± 0,05 | 0,45 ± 0,08 | 200 |
MJ-FGS-1.0 | 1.0 | +0,20/-0,0 | 0,28 ± 0,05 | 0,30 ± 0,05 | 0,40 ± 0,05 | 0,45 ± 0,08 | 200 |
MJ-FGS-1.5 | 1,5 | +0,20/-0,0 | 0,28 ± 0,05 | 0,30 ± 0,05 | 0,40 ± 0,05 | 0,50 ± 0,08 | 200 |
MJ-FGS-2.0 | 2.0 | +0,20/-0,0 | 0,28 ± 0,05 | 0,30 ± 0,05 | 0,40 ± 0,05 | 0,50 ± 0,08 | 200 |
MJ-FGS-2.5 | 2,5 | +0,25/-0,0 | 0,30 ± 0,05 | 0,35 ± 0,05 | 0,45 ± 0,05 | 0,55 ± 0,08 | 200 |
MJ-FGS-3.0 | 3.0 | +0,25/-0,0 | 0,30 ± 0,05 | 0,35 ± 0,05 | 0,45 ± 0,05 | 0,55 ± 0,08 | 100 |
MJ-FGS-3.5 | 3,5 | +0,35/-0,0 | 0,30 ±0,05 | 0,35 ± 0,05 | 0,45 ± 0,05 | 0,55 ± 0,08 | 100 |
MJ-FGS-4.0 | 4.0 | +0,35/-0,0 | 0,30 ± 0,05 | 0,35 ± 0,05 | 0,45 ± 0,05 | 0,55 ± 0,08 | 100 |
MJ-FGS-4.5 | 4,5 | +0,35/-0,0 | 0,30 ± 0,05 | 0,35 ± 0,05 | 0,45 ± 0,05 | 0,55 ± 0,08 | 100 |
MJ-FGS-5.0 | 5.0 | +0,35/-0,0 | 0,30 ± 0,05 | 0,35 ± 0,05 | 0,45 ± 0,05 | 0,55 ± 0,08 | 100 |
MJ-FGS-5.5 | 5,5 | +0,35/-0,0 | 0,30 ± 0,05 | 0,35 ± 0,05 | 0,45 ± 0,05 | 0,55 ± 0,08 | 100 |
MJ-FGS-6.0 | 6.0 | +0,50/-0,0 | 0,35 ± 0,05 | 0,40 ± 0,05 | 0,55 ± 0,05 | 0,60 ± 0,08 | 100 |
MJ-FGS-6.5 | 6,5 | +0,50/-0,0 | 0,35 ± 0,05 | 0,40 ± 0,05 | 0,55 ± 0,05 | 0,60 ± 0,08 | 100 |
MJ-FGS-7.0 | 7.0 | +0,50/-0,0 | 0,35 ± 0,05 | 0,40 ± 0,05 | 0,55 ± 0,05 | 0,60 ± 0,08 | 100 |
MJ-FGS-7.5 | 7,5 | +0,50/-0,0 | 0,35 ± 0,05 | 0,40 ± 0,05 | 0,55 ± 0,05 | 0,60 ± 0,08 | 100 |
MJ-FGS-8.0 | 8.0 | +0,50/-0,0 | 0,35 ± 0,05 | 0,40 ± 0,05 | 0,55 ± 0,05 | 0,60 ± 0,08 | 50 |
MJ-FGS-8.5 | 8,5 | +0,50/-0,0 | 0,35 ± 0,05 | 0,40 ± 0,05 | 0,55 ± 0,05 | 0,60 ± 0,08 | 50 |
MJ-FGS-9.0 | 9,0 | +0,50/-0,0 | 0,35 ±0,05 | 0,40 ±0,05 | 0,55 ± 0,05 | 0,60 ±0,08 | 50 |
MJ-FGS-10.0 | 10.0 | +0,70/-0,0 | 0,45 ± 0,05 | 0,50 ±0,05 | 0,60 ±0,05 | 0,65 ±0,08 | 50 |
MJ-FGS-11.0 | 11.0 | +0,70/-0,0 | 0,45 ± 0,05 | 0,50 ± 0,05 | 0,60 ±0,05 | 0,65 ±0,08 | 50 |
MJ-FGS-12.0 | 12.0 | +0,70/-0,0 | 0,45 ± 0,05 | 0,50 ± 0,05 | 0,60 ± 0,05 | 0,65 ±0,08 | 50 |
MJ-FGS-13.0 | 13.0 | +0,80/-0,0 | 0,45 ± 0,05 | 0,50 ± 0,05 | 0,60 ± 0,05 | 0,65 ± 0,08 | 50 |
MJ-FGS-14.0 | 14.0 | +0,80/-0,0 | 0,45 ± 0,05 | 0,50 ±0,05 | 0,60 ±0,05 | 0,65 ± 0,08 | 50 |
MJ-FGS-15.0 | 15,0 | +0,80/-0,0 | 0,45 ± 0,05 | 0,50 ± 0,05 | 0,60 ±0,05 | 0,65 ± 0,08 | 50 |
MJ-FGS-16.0 | 16,0 | +0,80/-0,0 | 0,45 ± 0,05 | 0,50 ± 0,05 | 0,60 ±0,05 | 0,65 ± 0,08 | 50 |
MJ-FGS-17.0 | 17,0 | +0,80/-0,0 | 0,53 ± 0,08 | 0,55 ± 0,08 | 0,65 ±0,10 | 0,70 ±0,10 | 50 |
MJ-FGS-18.0 | 18,0 | +0,80/-0,0 | 0,53 ± 0,08 | 0,55 ± 0,08 | 0,65 ± 0,10 | 0,70 ±0,10 | 50 |
MJ-FGS-19.0 | 19,0 | +0,80/-0,0 | 0,53 ± 0,08 | 0,55 ± 0,08 | 0,65 ± 0,10 | 0,70 ±0,10 | 50 |
MJ-FGS-20.0 | 20,0 | +0,80/-0,0 | 0,53 ± 0,08 | 0,55 ± 0,08 | 0,65 ±0,10 | 0,70 ±0,10 | 50 |
MJ-FGS-22.0 | 22,0 | +1,00/-0,0 | 0,60 ± 0,08 | 0,65 ± 0,10 | 0,75 ± 0,10 | 0,80 ±0,10 | 25 |
MJ-FGS-25.0 | 25,0 | +1,00/-0,0 | 0,53 ± 0,05 | 0,65 ±0,10 | 0,75 ± 0,10 | 0,80 ±0,10 | 25 |
Demande
Les propriétés mécaniques et la résistance de la fibre de verre enduite de silicone en font un excellent choix dans des applications telles que :
1. Protection du fil du transformateur
2. Fils de bobine du moteur
3.Isolement des composants
4.Câblage d'alimentation
