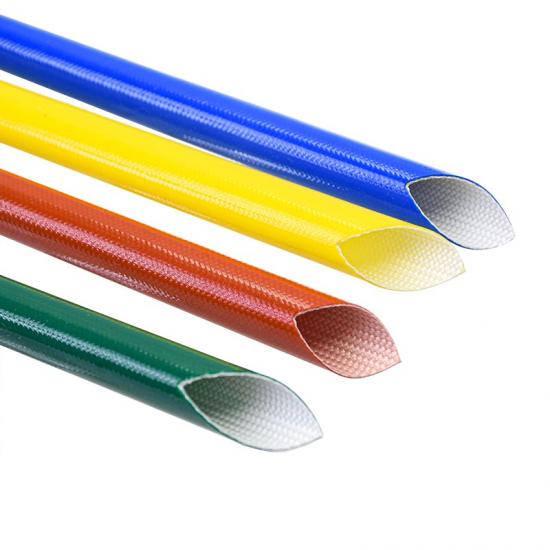

Gaine en fibre de verre revêtue de silicone
La gaine en fibre de verre revêtue de silicone E-FLEX® est fabriquée en tressant un fil de fibre de verre non alcalin de haute qualité, puis en appliquant un revêtement uniforme de résine de silicone de haute qualité traité par vulcanisation thermique précise à haute température.
Cette composition haut de gamme allie parfaitement la robustesse mécanique de la fibre de verre aux propriétés exceptionnelles d'isolation diélectrique et d'étanchéité à l'humidité du silicone. Elle présente des propriétés diélectriques remarquables, une ignifugation auto-extinguible fiable et une flexibilité extrême, ce qui en fait la solution d'isolation protectrice de choix pour les applications électriques et industrielles modernes.
Caractéristiques du produit
- Plage de températures de fonctionnement étendue : Fonctionne de manière fiable dans une large plage de températures allant de -40°C à +200°C, s'adaptant parfaitement aux environnements cryogéniques extrêmes et à une exposition prolongée à une chaleur élevée.
- UN résistance avancée au feu : Entièrement conforme aux normes d'inflammabilité VW-1 et UL1441. Réussit avec succès le test de flamme horizontale, démontrant d'excellentes propriétés d'auto-extinction.
- S Tolérance de tension du tableau anc es : Disponible en deux tensions de claquage nominales (1,5 kV et 2,5 kV) pour s'adapter de manière flexible aux différentes exigences de configuration de circuit.
- Faire le ménage Visuel Identité: Fourni dans une couleur blanche standard et propre, facilitant un contraste clair, un routage esthétique professionnel et une identification facile au sein de faisceaux de câbles complexes.
Spécifications techniques
| Propriétés physiques et critères d'essai | Spécifications / Valeurs techniques ue |
| matériau tressé | Fibre de verre non alcaline |
| Matériau de revêtement | résine de silicone |
| Plage de températures de fonctionnement | -40°C ~ +200°C |
| Tensions de tenue | 1,5 kV, 2,5 kV |
| inflammabilité | VW-1, UL1441 |
| Test de vieillissement | 260 °C 6 h, sans fissures |
| Performances en matière de résistance à la température | 200 ± 2 °C 168 H, ≥ Valeur de tension primaire |
| Test d'immersion dans l'eau | Sans adhérence, sans déformation, sans ramollissement |
| Outil de coupe recommandé | Ciseaux |
Spécification
| Référence |
Taille ID
(mm)
|
Tolérance d'identification
(mm)
|
Mur Th
malaise (T)
(mm)
|
Longueur d'emballage
(m/bobine)
|
|
| 1,5 kV | 2,5 kV | ||||
| GF-IC-S-0,5-WH | 0,5 | +0,30/-0,10 | 0,31±0,05 | 0,31±0,05 | 200 |
| GF-IC-S-0,8-WH | 0,8 | +0,30/-0,10 | 0,31±0,05 | 0,33±0,05 | 200 |
| GF-IC-S-1.0-WH | 1 | +0,30/-0,10 | 0,32±0,05 | 0,36±0,05 | 200 |
| GF-IC-S-1.5-WH | 1.5 | +0,30/-0,10 | 0,37±0,05 | 0,38±0,05 | 200 |
| GF-IC-S-2.0-WH | 2 | +0,30/-0,10 | 0,37±0,05 | 0,39±0,05 | 200 |
| GF-IC-S-2.5-WH | 2.5 | +0,30/-0,10 | 0,37±0,05 | 0,41±0,05 | 200 |
| GF-IC-S-3.0-WH | 3 | +0,30/-0,10 | 0,37±0,05 | 0,43±0,05 | 100 |
| GF-IC-S-3.5-WH | 3.5 | +0,30/-0,10 | 0,38±0,05 | 0,43±0,05 | 100 |
| GF-IC-S-4.0-WH | 4 | +0,30/-0,10 | 0,39±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-4.5-WH | 4.5 | +0,30/-0,10 | 0,40±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-5.0-WH | 5 | +0,40/-0,10 | 0,40±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-5.5-WH | 5.5 | +0,40/-0,10 | 0,40±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-6.0-WH | 6 | +0,40/-0,10 | 0,41±0,05 | 0,45±0,05 | 100 |
| GF-IC-S-7.0-WH | 7 | +0,40/-0,10 | 0,41±0,05 | 0,45±0,05 | 100 |
| GF-IC-S-8.0-WH | 8 | +0,40/-0,10 | 0,42±0,05 | 0,45±0,05 | 50 |
| GF-IC-S-9.0-WH | 9 | +0,50/-0,10 | 0,48±0,05 | 0,53±0,05 | 50 |
| GF-IC-S-10.0-WH | 10 | +0,50/-0,10 | 0,50±0,05 | 0,53±0,05 | 50 |
| GF-IC-S-11.0-WH | 11 | +0,50/-0,10 | 0,51±0,05 | 0,54±0,05 | 50 |
| GF-IC-S-12.0-WH | 12 | +0,50/-0,10 | 0,51±0,05 | 0,54±0,05 | 50 |
| GF-IC-S-13.0-WH | 13 | +0,50/-0,10 | 0,51±0,05 | 0,55±0,05 | 50 |
| GF-IC-S-14.0-WH | 14 | +0,50/-0,10 | 0,51±0,05 | 0,55±0,05 | 50 |
| GF-IC-S-15.0-WH | 15 | +0,50/-0,10 | 0,52±0,05 | 0,55±0,05 | 50 |
| GF-IC-S-16.0-WH | 16 | +0,60/-0,10 | 0,53±0,05 | 0,56±0,05 | 50 |
| GF-IC-S-18.0-WH | 18 | +0,60/-0,10 | 0,60±0,05 | 0,63±0,05 | 50 |
| GF-IC-S-20.0-WH | 20 | +0,80/-0,10 | 0,70±0,05 | 0,73±0,05 | 50 |
| GF-IC-S-25.0-WH | 25 | +0,80/-0,10 | 0,75±0,05 | 0,76±0,05 | 50 |
| GF-IC-S-30.0-WH | 30 | +0,80/-0,10 | 0,75±0,05 | 0,78±0,05 | 50 |
| GF-IC-S-35.0-WH | 35 | +0,80/-0,10 | 0,80±0,05 | 0,85±0,05 | 50 |
Applications typiques du produit
Grâce à ses propriétés électriques, thermiques et mécaniques robustes, la gaine en fibre de verre silicone E-FLEX® est largement utilisée dans de nombreux secteurs industriels à forte demande :
- T Transformateur Protection contre le plomb : Isole et protège les conducteurs internes essentiels du transformateur contre les fortes vibrations et l'accumulation de chaleur.
- Moteur Bobine Plomb s : Sert de bouclier thermique durable et d'enveloppe d'isolation diélectrique pour les machines lourdes et les bobines de moteurs électriques industriels.
- C composant je ns ula ti o n : Assure une isolation environnementale et électronique de haute qualité pour les résistances, les condensateurs, les éléments chauffants et les jonctions de bornes complexes.
-
Systèmes de câblage électrique :
Largement utilisé dans les tableaux de distribution électrique, le routage des lignes pour véhicules à énergies nouvelles (VEN) et les appareils électroménagers industriels situés dans des zones à forte chaleur.
