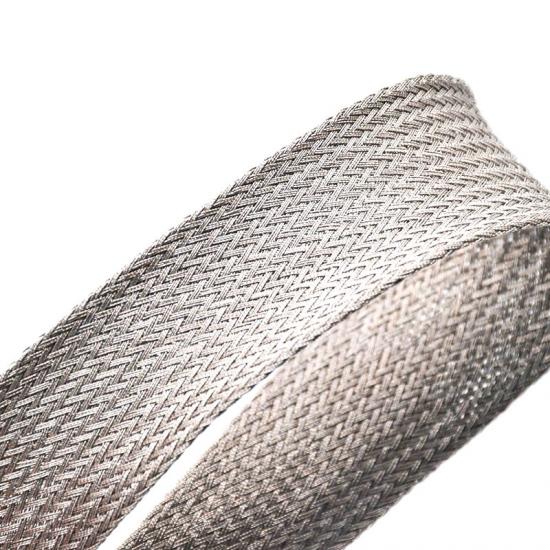

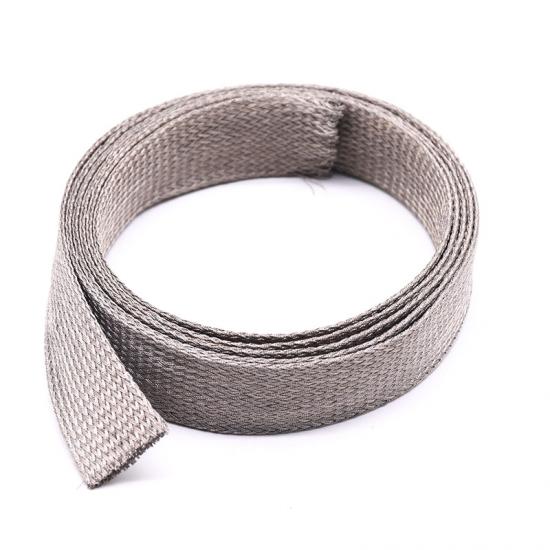

Gaine tressée extensible en feuille de cuivre avec blindage métallique
Flexo métal gaine tressée blindée fabriqué à partir de filaments spéciaux en feuille de cuivre et de fibres d'aramide, légers, flexibles, extensibles, résistants aux coupures et à l'abrasion.
Gaine tressée en métal protège les câbles des fréquences EMI allant de 10 MHz à 1 GHz, augmentant considérablement l'intégrité du signal, il aide votre application à répondre aux besoins de la norme de radiofréquence internationalement reconnue CISPR25.
Blindage EMI blindé Gaine tressée aide à protéger votre câble et des lots d'EMI un blindage qui peut compromettre votre signal .
Certifications
Quelle est la particularité des gaines tressées en feuille de cuivre ?
1. Fabriqué à partir de filaments de feuille de cuivre et de fibres d'aramide
2. Léger et flexible
3.
Résistant aux coupures et à l'abrasion
4. Extrêmement flexible et léger
5. Ignifuge
6. Excellent blindage EMI (1 MHz à 1 GHz)
7. Couper avec des ciseaux
Propriétés physiques
| Matériel | Filament de feuille de cuivre + fibre d'aramide |
| Température de fonctionnement |
-269℃ à 650℃
|
| Point de fusion | Pas de fusion |
|
Inflammabilité
|
VW-1 |
| Couleur standard | Cuivre étamé |
| Certification | ROHS |
| Outil de coupe | Ciseaux |
Spécification
Numéro de pièce
Largeur à plat (L)
Plage étendue (mm)
Longueur de l'emballage
(m/bobine)
Pouce
mm
Min.(I)
Max.(O)
MBS-CF-004-TC
1/8”
4
3
7
250
MBS-CF-006-TC
1/4”
6
4
9
200
MBS-CF-008-TC
5/ 16”
8
6
12
150
MBS-CF-010-TC
3/8”
10
7
16
150
MBS-CF-012-TC
1/2”
12
8
20
150
MBS-CF-015-TC
5/8”
15
10
23
100
MBS-CF-020-TC
3/4”
20
13
28
50
MBS-CF-025-TC
1”
25
18
32
50
MBS-CF-030-TC
1-1/4”
30
20
40
50
MBS-CF-040-TC
1-1/2”
40
30
50
25
MBS-CF-050-TC
2”
50
40
60
25
Application
| Numéro de pièce | Largeur à plat (L) | Plage étendue (mm) |
Longueur de l'emballage
(m/bobine) |
||
| Pouce | mm | Min.(I) | Max.(O) | ||
| MBS-CF-004-TC | 1/8” | 4 | 3 | 7 | 250 |
| MBS-CF-006-TC | 1/4” | 6 | 4 | 9 | 200 |
| MBS-CF-008-TC | 5/ 16” | 8 | 6 | 12 | 150 |
| MBS-CF-010-TC | 3/8” | 10 | 7 | 16 | 150 |
| MBS-CF-012-TC | 1/2” | 12 | 8 | 20 | 150 |
| MBS-CF-015-TC | 5/8” | 15 | 10 | 23 | 100 |
| MBS-CF-020-TC | 3/4” | 20 | 13 | 28 | 50 |
| MBS-CF-025-TC | 1” | 25 | 18 | 32 | 50 |
| MBS-CF-030-TC | 1-1/4” | 30 | 20 | 40 | 50 |
| MBS-CF-040-TC | 1-1/2” | 40 | 30 | 50 | 25 |
| MBS-CF-050-TC | 2” | 50 | 40 | 60 | 25 |

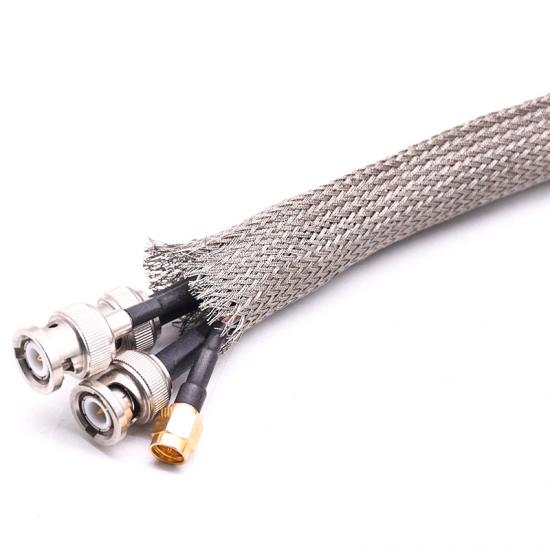

Manchon tressé en cuivre idéal pour une utilisation dans les réseaux de communication, l'électricité médicale, certaines applications aérospatiales et bien d'autres, protection de blindage EMI créée.
