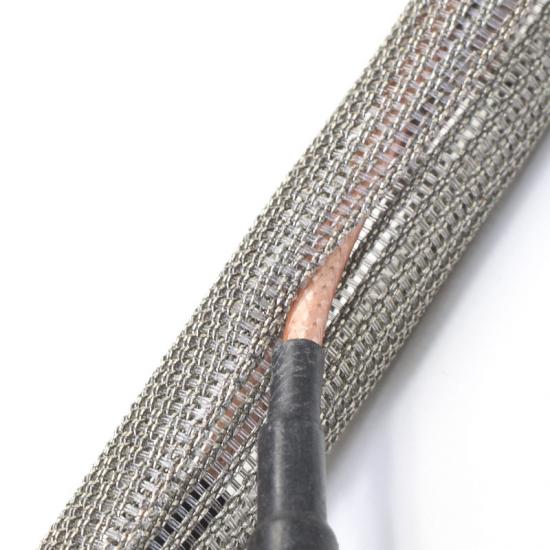

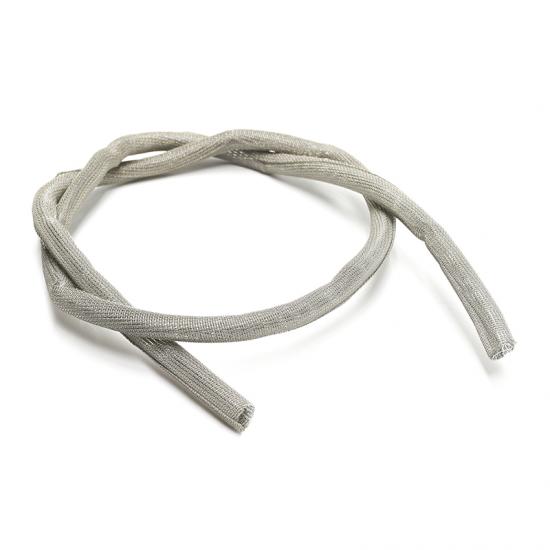

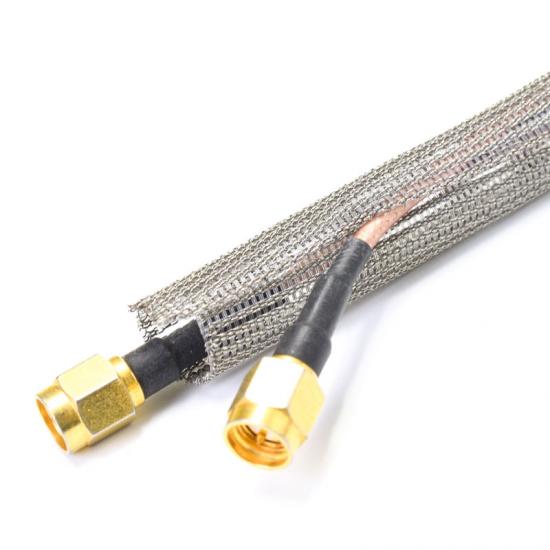

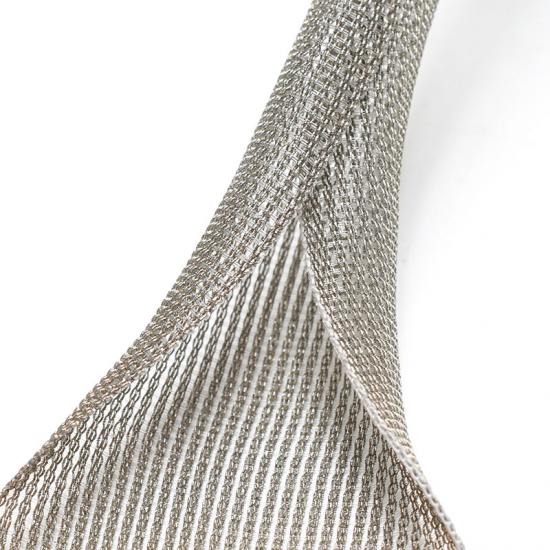

Manchon de blindage pour câble électromagnétique en cuivre étamé
Notre split en cuivre étamé manchon de blindage de câble EMI en métal Tissé en cuivre étamé haute densité et en PPS, ce câble auto-enveloppant offre un excellent blindage EMI et RFI. Il permet une installation rapide en l'enroulant autour des faisceaux de câbles sans déconnecter les connecteurs. Idéal pour les applications automobiles, ferroviaires, de télécommunications, de contrôle industriel, de défense et d'électronique haute performance.
Conçu avec une structure fendue, ce blindage EMI s'installe facilement sur le câblage existant sans déconnexion. Sa conductivité supérieure et son tissage dense assurent un blindage exceptionnel contre les interférences électromagnétiques. Sa conception respirante améliore la dissipation thermique, prolongeant ainsi la durée de vie des faisceaux de câbles.
Plusieurs tailles sont disponibles et nous proposons des options de diamètre personnalisées pour répondre aux exigences de câblage uniques dans un large éventail d'industries.
Quelle est la particularité des gaines tressées en feuille de cuivre ?
- Blindage EMI efficace : Fabriqué en cuivre étamé de haute qualité, offrant une excellente protection contre les interférences.
- Ignifuge : Améliore la sécurité et la durabilité dans les environnements à forte chaleur.
- Conception divisée : Facile à installer sans débrancher les câbles.
- Résistant à la température : Fonctionne dans des environnements allant de -40°C à 150°C.
- Flexible et durable : Doux, extensible et résistant à l'abrasion.
- Tailles personnalisables : Disponible en différents diamètres et longueurs pour s'adapter à diverses applications.
Propriétés physiques
Cuivre étamé + PPS
GB/T 30142-2013
Aucune déformation, aucune rupture de fil métallique, aucune bavure
110℃/150KPa dans de la vapeur chaude et humide saturée
Matériel
Température de fonctionnement
-40℃ à 150℃
Chevaucher
≧35%
Inflammabilité
EN45545-2R22/23HL3
Efficacité du blindage
Résistance au vieillissement
à 100℃ pendant 20h
Test d'immersion
Aucun changement visible d'apparence selon la norme EN6059-30
Les câbles correspondent
pendant 48 heures
Couleur standard
Argent
Conforme RoHS
Oui
Conforme à Reach
Oui
Spécification
| Partie N ou | IDENTIFIANT (mm) | Diamètre extérieur (mm) ) | Largeur d'étalement( m m ) | Longueur de l'emballage ( m/bobine) |
| MBS-TC-008-SV-S | 8±2 | 10±2 | 40±5 | 100 |
| MBS-TC-010-SV-S | 10±2 | 12±2 | 50±5 | 100 |
| MBS-TC-013-SV-S | 13±2 | 15±2 | 63±5 | 100 |
| MBS-TC-016-SV-S | 16±2 | 18±2 | 77±5 | 50 |
| MBS-TC-019-SV-S | 19±2 | 21±2 | 93±5 | 25 |
| MBS-TC-025-SV-S | 25±2 | 27±2 | 122±5 | 25 |
| MBS-TC-032-SV-S | 32±2 | 34±2 | 143±5 | 25 |
| MBS-TC-038-SV-S | 38±2 | 40±2 | 185±5 | 25 |
- Protection EMI pour faisceaux de câbles automobiles
- Blindage dans les systèmes de contrôle industriels
- Protection des câbles aérospatiaux et marins
- Organisation du câblage des centres de données et des bureaux
- Électronique grand public et systèmes audio haut de gamme
