Blindage EMI à fermeture automatique - Cuivre étamé et PPS

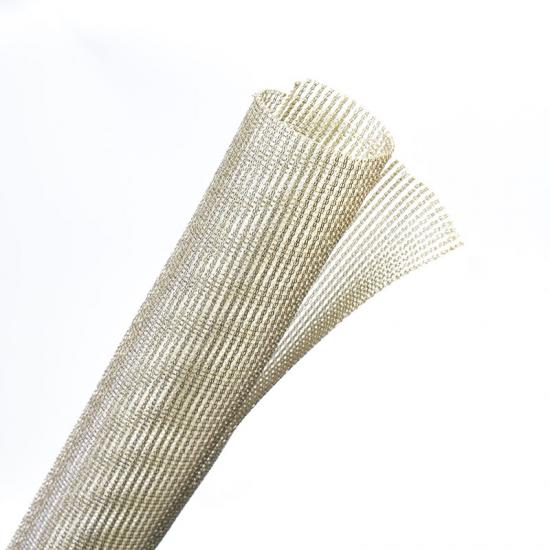

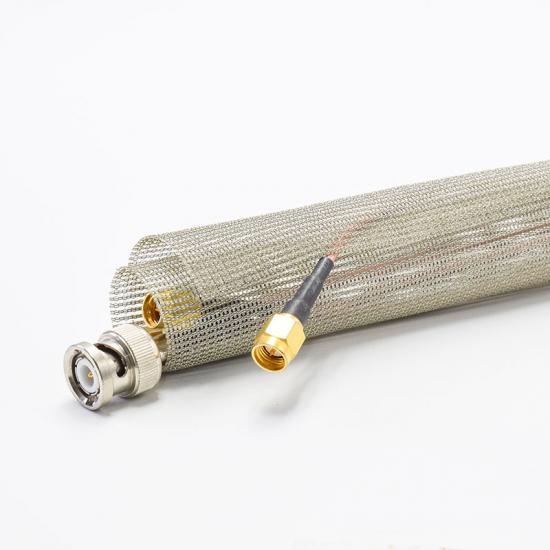

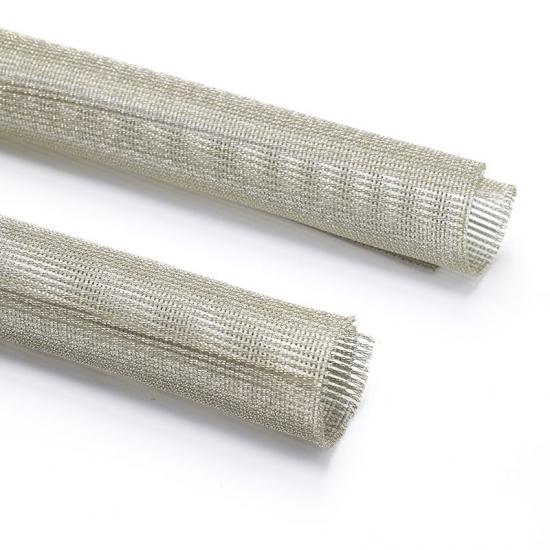

Enveloppe de blindage à fermeture automatique EMI fabriqué à partir de matériaux haute densité fils de cuivre étamés tissé avec PPS (polysulfure de phénylène) , cette pochette auto-enveloppante offre interférence électromagnétique supérieure (EMI) et interférences radioélectriques (RFI) Blindage. La conception à recouvrement assure un ajustement sûr et une couverture stable (≥ 35 %) autour des faisceaux de câbles complexes, minimisant ainsi la dégradation du signal et les interférences.
C'est le solution idéale pour les ingénieurs et les OEM recherchant une installation rapide et sans outil, en particulier dans les environnements où la déconnexion des câbles est peu pratique ou coûteuse.
Avec une plage de température de fonctionnement de -40°C à +150°C , et la résistance à chaleur, vieillissement, humidité et produits chimiques , il fonctionne de manière constante dans les climats industriels et tropicaux difficiles, répondant ainsi aux principales préoccupations de durabilité des clients Asie du Sud-Est et Europe .
Caractéristiques
Haute performance de blindage
Conforme à la norme GB/T30142-2013, assure une protection EMI/RFI stable sur toutes les fréquences.
Installation rapide et non invasive
La conception auto-enveloppante permet une application facile sans déconnecter les câbles ou les connecteurs.
Ignifuge
Conforme aux normes de sécurité incendie EN45545-2 R22/23 HL3, idéal pour les systèmes ferroviaires et de transport.
Large plage de températures de fonctionnement
Résiste à des températures de -40°C à +150°C, convient aux conditions extrêmement froides et chaudes et humides.
Résistance supérieure au vieillissement et aux produits chimiques
Aucune déformation, bavure ou rupture de fil après 20 heures à 100°C.
Résiste à 110°C / 150 KPa en vapeur humide saturée pendant 48 heures.
Conforme RoHS et REACH
Entièrement conforme aux normes internationales de sécurité environnementale.
Couleur standard
Finition argentée élégante et professionnelle pour la visibilité et l'image de marque OEM.
Propriétés physiques s
Propriétés physiques Détails Matériel Cuivre étamé + PPS Température de fonctionnement -40°C ~ +150°C Chevaucher ≥ 35% Inflammabilité EN45545 - 2 R22/23 HL3 Efficacité du blindage GB/T 30142 - 2013 Résistance au vieillissement Aucune déformation, aucune rupture du fil métallique, aucune brûlure à 100°C pendant 20h Test d'immersion Aucun changement visible d'aspect selon la norme EN 60589 - 30 Les câbles correspondent 110°C/150KPa dans de la vapeur chaude et humide saturée pendant 48 heures Couleur standard Argent Conforme RoHS Oui Conforme à Reach Oui
Spécification
Numéro de pièce
Diamètre intérieur (mm)
Diamètre extérieur (mm)
Largeur de propagation
Hmm)
Longueur de l'emballage
(m/bobine)
MBS-TC-008-SV-S
8±2
10±2
40±5
100
MBS-TC-010-SV-S
10±2
12±2
50±5
100
MBS-TC-013-SV-S
13±2
15±2
63±5
100
MBS-TC-016-SV-S
16±2
18±2
77±5
50
MBS-TC-019-SV-S
19±2
21±2
93±5
25
MBS-TC-025-SV-S
25±2
27±2
122±5
25
MBS-TC-032-SV-S
32±2
34±2
143±5
25
MBS-TC-038-SV-S
38±2
40±2
185±5
25
Pourquoi cela résout les problèmes régionaux
Région
Clé Con
cern
Comment
E-FLEX
®
Hel
ps
Euro
pe
Sécurité incendie stricte et conformité RoHS
la confiance
Certifié selon la norme EN45545-2 et les réglementations environnementales
Sud-Est A
sia
Humidité et température élevées
balançoires ure, installation rapide
Largeur
e plage thermique et à
structure d'emballage sans ol
OEM mondiaux
Intégrité du signal, besoins de modernisation rapide
Blindage EMI + installation sans connecteur
Application
Le manchon de blindage en cuivre étamé est utilisé avec confiance dans un large éventail d'industries :
UN uto faisceaux de câbles mobiles
La conception EMI-safe améliore la fiabilité de l'électronique embarquée dans les véhicules électriques et hybrides.
Systèmes ferroviaires
Conforme à la norme EN45545-2 pour la sécurité incendie, idéal pour le câblage des transports en commun.
Télécommunications
Protège l’intégrité du signal dans les lignes de transmission de données haute fréquence.
Industriel A automatisation et contrôle
Empêche les perturbations du signal dans les systèmes de capteurs et de câbles de commande.
Défense et haute performance Électronique
Blindage robuste dans des conditions critiques et à fortes vibrations.
